Sistemas de Placa de Yeso Laminado (PYL) en trasdosados

Es una alternativa al yeso, que emplea placas de yeso laminado adhiriéndose al muro mediante pasta de agarre, y no requiere perfilería metálica.

1. Pared soporte
2. Pasta agarre
3. Placa de yeso laminado

TRASDOSADO PYL 12,5 MM

Las pelladas de pasta se aplicarán sobre el paramento vertical formando una cuadrícula de 40x40 cm. En el perímetro de cada placa se duplicará el número de pelladas.

En superficies irregulares la parte más saliente será la que determinará la alineación del trasdosado. Si la irregularidad se manifiesta se alcanzará la cota del trasdosado suplementando la pellada con tiras de placa.

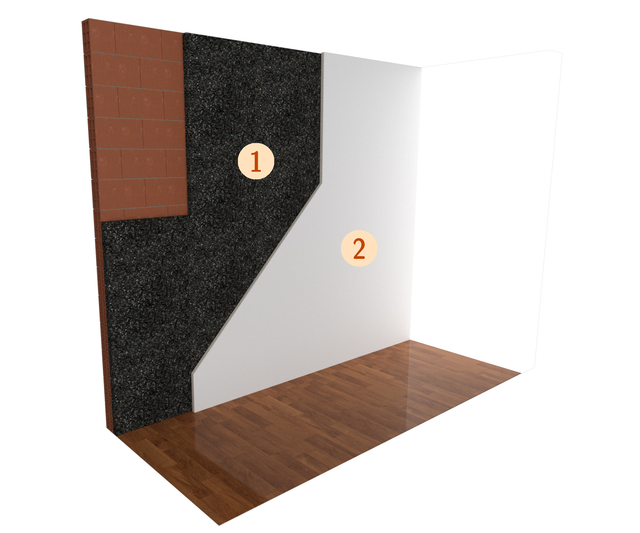

Trasdosado directo de placa de yeso laminado (con su parte proporcional de pasta y cinta para juntas) y panel de poliuretano de 40 mm, adheridos al soporte con cola de contacto especial acústicos. Pared de ladrillo cerámico perforado de 13 cm de espesor y enyesada por ambas caras con 1 cm aprox de espesor.

1. Aglomerado de poliuretano de 40 mm, adherido con cola de contacto al soporte.
2. Placa de yeso laminado de 15 mm adherida con cola de contacto al panel de poliuretano.

• Mejora al ruido aéreo del sistema, aprox: ΔRA 9 dBA
• Aislamiento al ruido aéreo total, aprox: RA,Tr > 48 dBA

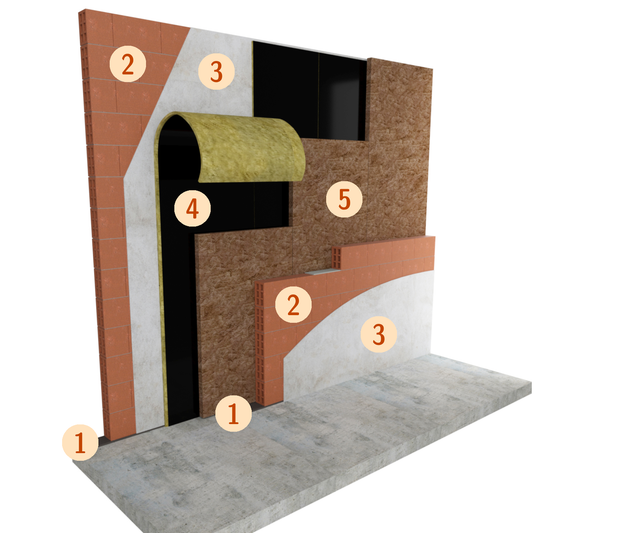

Sistema acústico de alto rendimiento realizado en fábrica de ladrillo. Totalmente terminado y listo para su revestimiento. Posibles usos: trasdosados de cocinas y paredes en general que tengan que soportar mucho peso suspendido e incluso impactos, en los que necesitemos un aislamiento acústico.

1. Banda desolarizante bituminosa
2. Pared de fábrica de ladrillo hueco doble 33x15x7
3. Revoco
4. Lámina multicapa de fibras de algodón y lámina bituminosa
5. Lana de roca 40 mm y 70 kg/m³

• Mejora al ruido aéreo del sistema, aprox: ΔRA 15 dBA
• Aislamiento al ruido aéreo total, aprox: RA,Tr > 54 dBA

Es un sistema que emplea placas de yeso laminado atornilladas a perfiles metálicos maestras omega, que a su vez, están fijados mecánicamente al muro de soporte. Para la correcta fijación de los perfiles el muro deberá estar bien nivelado y aplomado.

1. Pared soporte
2. Perfil maestra omega
3. Placa de yeso laminado

TRASDOSADO PYL 30/600 (15+15)

Fijación de las maestras omega al muro soporte. La separación vertical entre fijaciones al muro soporte debe ser como máximo de 600 mm.

Es un sistema que emplea placas de yeso laminado atornilladas a una estructura metálica de perfiles autoportantes, compuesta por canales y montantes.

1. Banda acústica
2. Pared soporte
3. Canal
4. Montante
5. Placa de yeso laminado

TRASDOSADO PYL 63/600 (48 + 15)

Arriostramiento a soportes.

ALTURA MÁXIMA TRASDOSADOS AUTOPORTANTES SIN ARRIOSTRAR

*m2 trasdosado autoportante formado por una placa de yeso laminado 15 mm de espesor, atornillada a una estructura metálica de acero galvanizado de canales horizontales y montantes verticales de 48 mm y 0,6 mm de espesor con una modulación de 600 mm e/e. Incluso parte proporcional de pasta y cinta para juntas, tornillos, fijaciones, banda acústica bajo los perfiles perimetrales. Totalmente terminado y listo para su revestimiento.

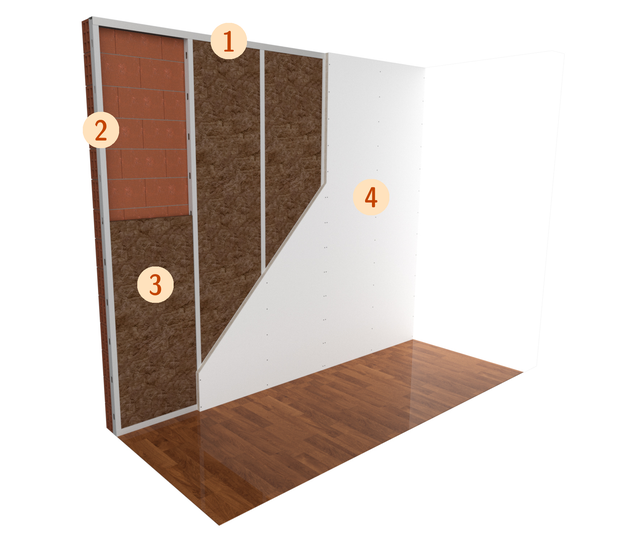

Trasdosado autoportante de placa de yeso laminado y estructura de 36 mm con modulación de 60 cm (pasta y cinta para juntas, tornillos, fijaciones) con lana mineral, sobre pared exterior de termoarcilla de 24 cm enfoscada por una de sus caras, banda bituminosa desolarizante bajo los perfiles perimetrales.

1. Canal de 48 mm con banda estanca
2. Montante 48 mm
3. Panel de lana mineral 45 mm
4. Placa de yeso laminado fónica de 13 mm

• Mejora al ruido aéreo del sistema, aprox: ΔRA 8 dBA
• Aislamiento al ruido aéreo total, aprox: RA,Tr > 46 dBA

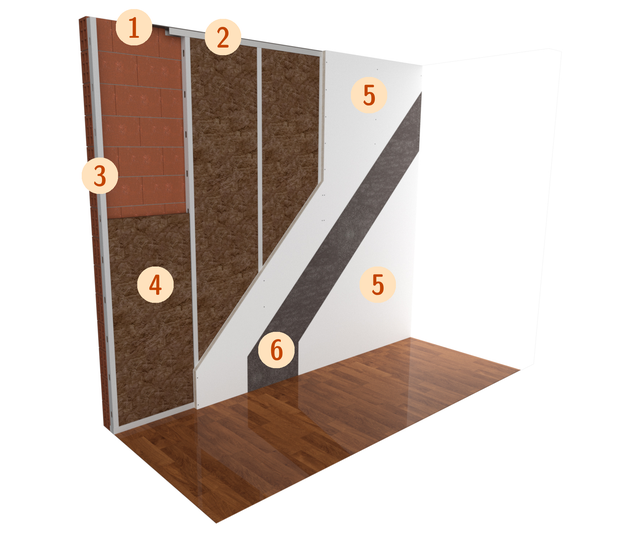

Trasdosado autoportante de placa de yeso laminado y estructura de 48 mm, con lana de roca, sobre pared exterior de termoarcilla de 24 cm enfoscada por una de sus caras. Totalmente terminado y listo para su revestimiento.

1. Banda acústica
2. Canal 48 mm con banda desolarizante bituminosa
3. Montante 48 mm
4. Lana de roca de 40 mm y 70 kg/m3
5. Placa de yeso laminado de 15 mm
6. Lámina bituminosa 4 mm

• Mejora al ruido aéreo del sistema, aprox: ΔRA 13 dBA
• Aislamiento al ruido aéreo total, aprox: RA,Tr > 52 dBA

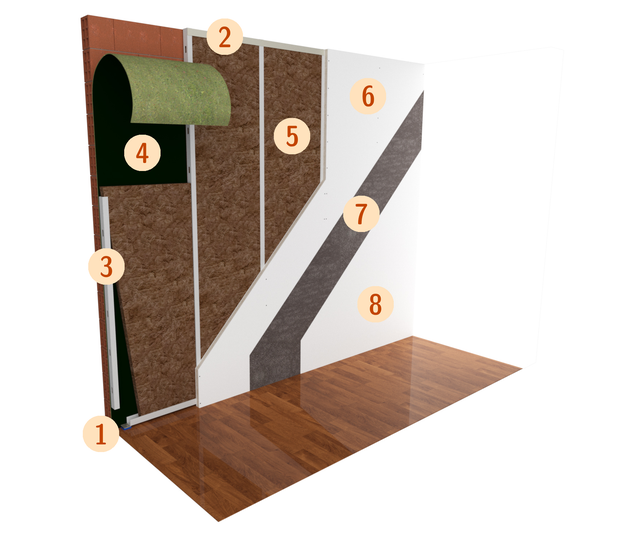

Trasdosado autoportante de placa de yeso laminado y estructura de 48 mm, con panel bicapa 20 mm (fieltro textil y lamina viscoelastica) , lana de roca y sandwich de placa de yeso con membrana bituminosa de 4 mm, sobre pared exterior de termoarcilla de 24 cm enfoscada por una de sus caras. Totalmente terminado y listo para su revestimiento.

1. Taco amortiguador
2. Canal 48 mm con banda desolarizante bituminosa
3. Montante 48 mm
4. Fieltro textil con lámina bituminosa 20 mm
5. Lana de roca de 40 mm y 70 kg/m3
6. Placa de yeso laminado acústica 13 mm + 3 dB
7. Lámina bituminosa autoadhesiva de 4 mm
8. Placa de yeso laminado de 15 mm

• Mejora al ruido aéreo del sistema, aprox: ΔRA 18 dBA
• Aislamiento al ruido aéreo total, aprox: RA,Tr > 57 dBA

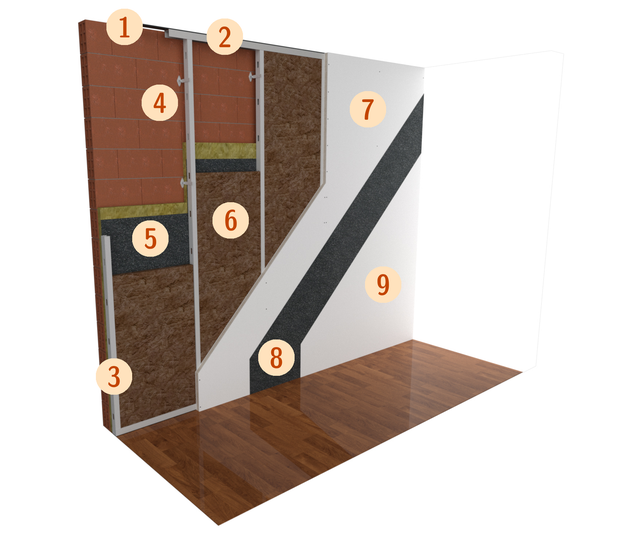

Trasdosado autoportante de placa de yeso laminado y estructura de 48 mm, con panel bicapa de 40 mm (lana mineral y bituminosa), lana mineral de 50 mm y sándwich de placa de yeso con membrana bituminosa de 4 mm sobre pared exterior de termoarcilla de 24 cm enfoscada por una de sus caras.

1. Banda desolarizante bituminosa
2. Canal 48 mm
3. Montante 48 mm
4. Arriostramiento desolarizante.
5. Lana de roca de 40 mm y 70 kg/m3 con lámina bitum.
6. Lana mineral de 50 mm
7. Placa de yeso laminado acústica 12,5 mm + 3 dB.
8. Lamina bituminosa autoadhesiva de 4 mm
9. Placa de yeso laminado de 15 mm

• Mejora al ruido aéreo del sistema, aprox: ΔRA 21 dBA
• Aislamiento al ruido aéreo total, aprox: RA,Tr > 60 dBA
