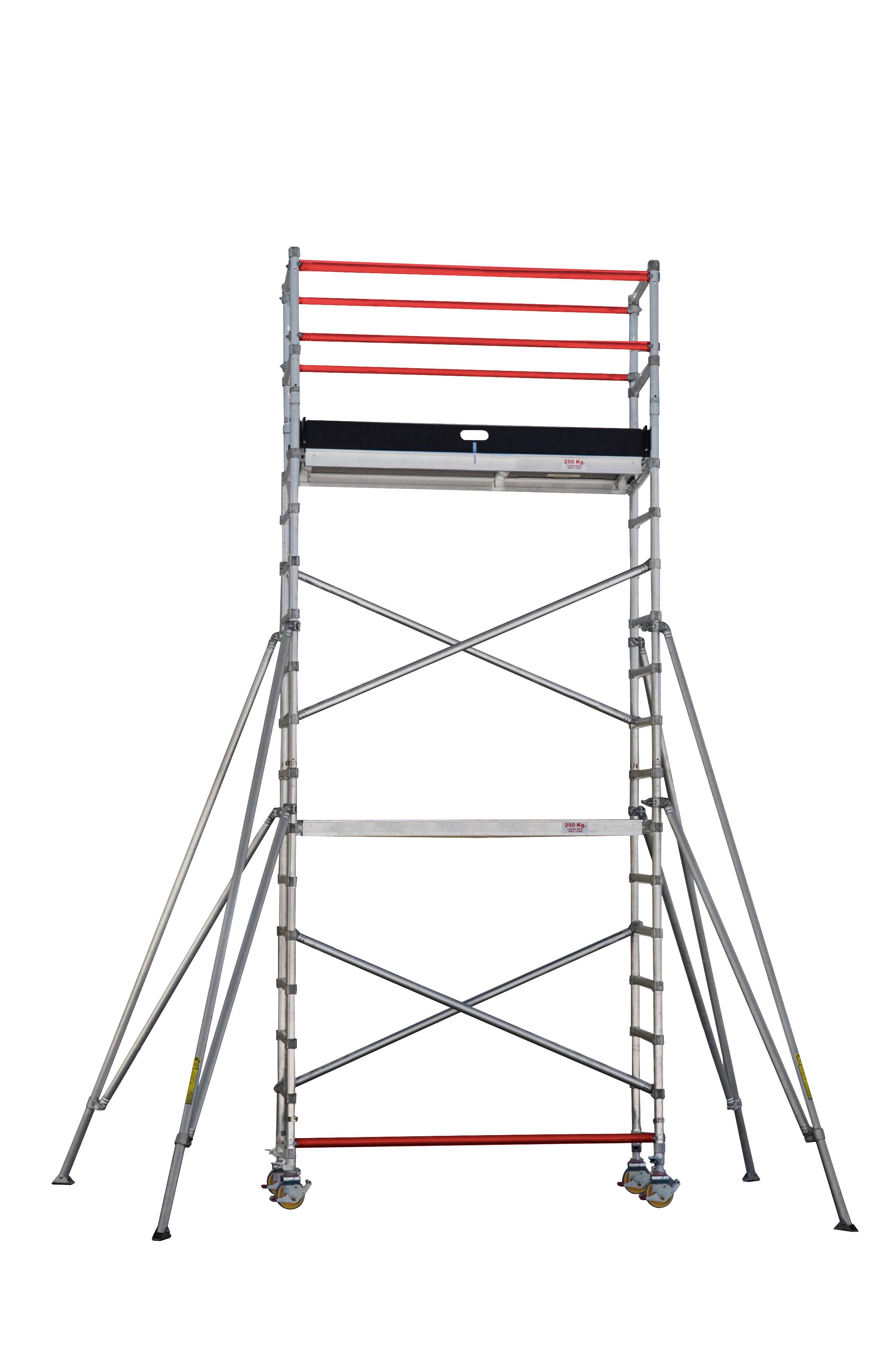

Andamio con ruedas de exterior: cómo montar una torre móvil

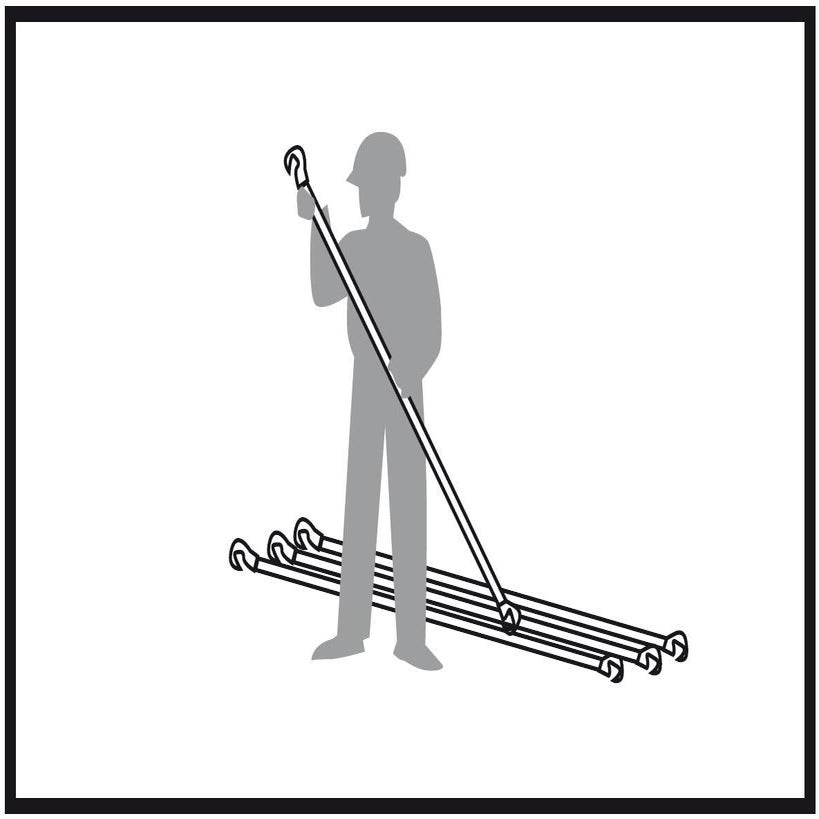

Separa y ordena los diferentes componentes a utilizar, (laterales, patas, ruedas, laterales, barras, plataformas, barandillas, marcos, rodapies, estabilizadores, pasamanos) para montar tu andamio de aluminio

Elementos de base

Introduce las ruedas en las patas ajustables y a su vez, introduce las patas ajustables en los orificios inferiores de dos laterales.

Para que la torre quede nivelada, gira la pinza de apriete alrededor de la pata roscada hasta lograr una nivelación adecuada (comprueba con el nivel de burbuja).

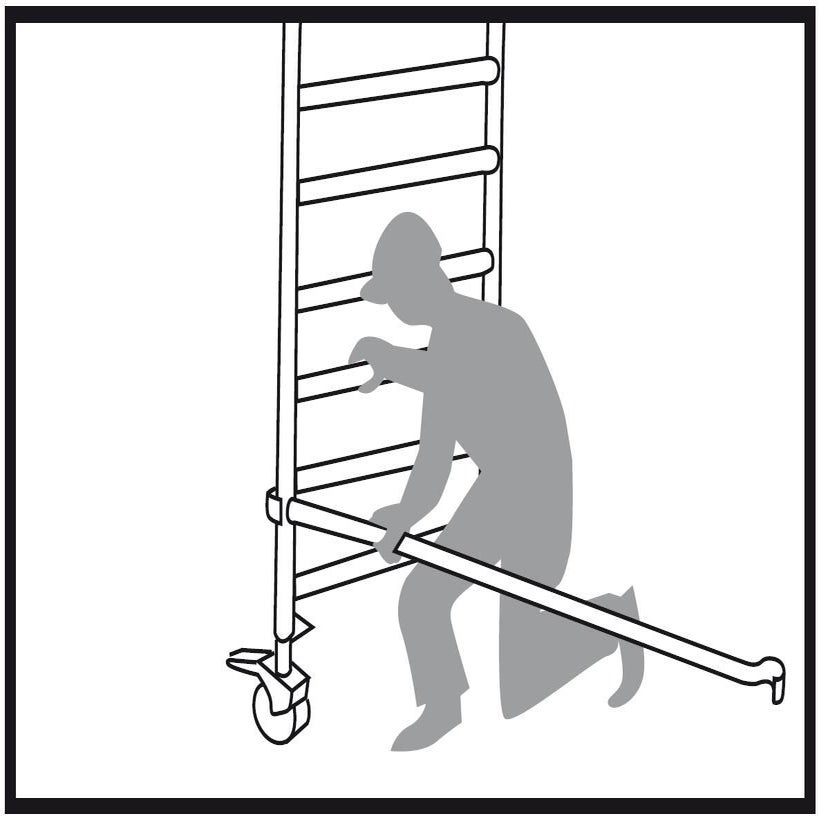

Inserta el extremo de una barra horizontal (con los ganchos hacia afuera) en la barra inferior del lateral y apoya el otro extremo de la barra en el suelo (para sujetar la estructura).

Coloca enfrentado otro lateral y acoplalo en el extremo libre de la barra horizontal a la misma altura del lateral anterior (generalmente en la base).

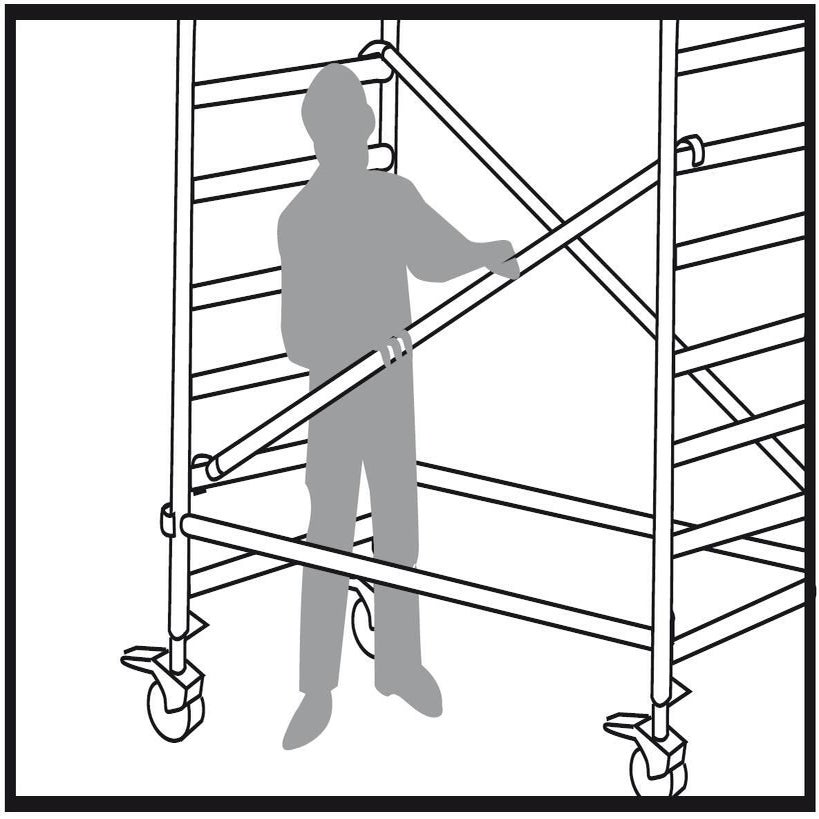

Monta dos barras diagonales opuestas entre sí (en forma de cruz). Los ganchos ó uniones de las barras deben ir encajados en los peldaños de los laterales (normalmente debes colocarlos en el 2° y en el 5° peldaño) lo más pegados posible a los tubos verticales de cada lateral.

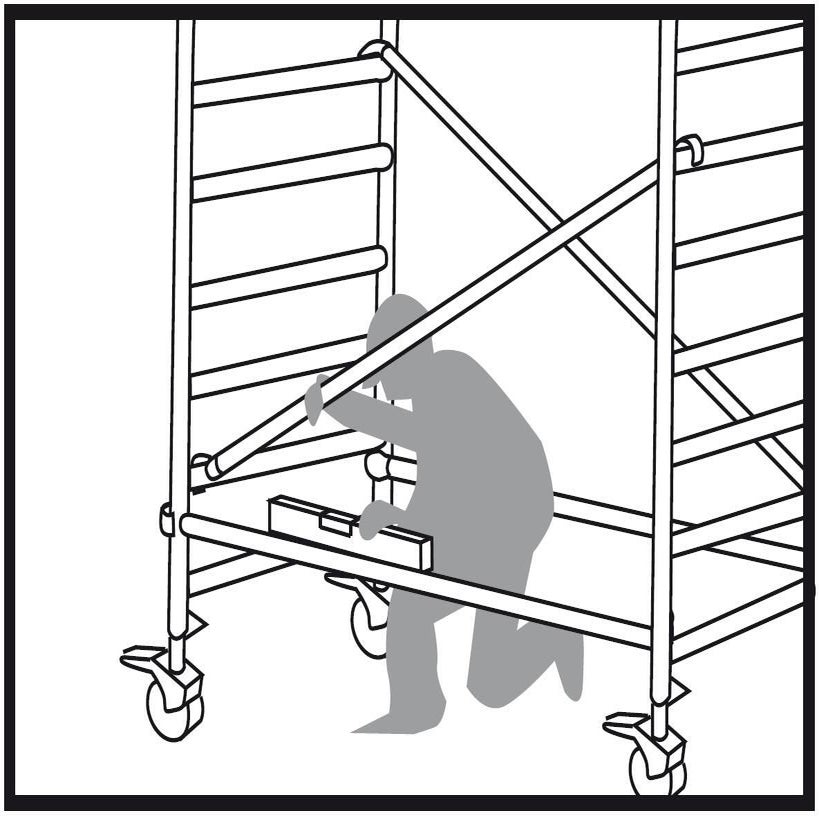

A continuación, comprueba si la base está nivelada (en los planos horizontal y vertical) en el lugar de utilización de la torre. Utiliza un nivel de burbuja para asegurar que los laterales están a plomo y las barras horizontales correctamente montadas y a nivel. Puedes hacer las correcciones necesarias, sobre las pinzas de apriete de las patas.

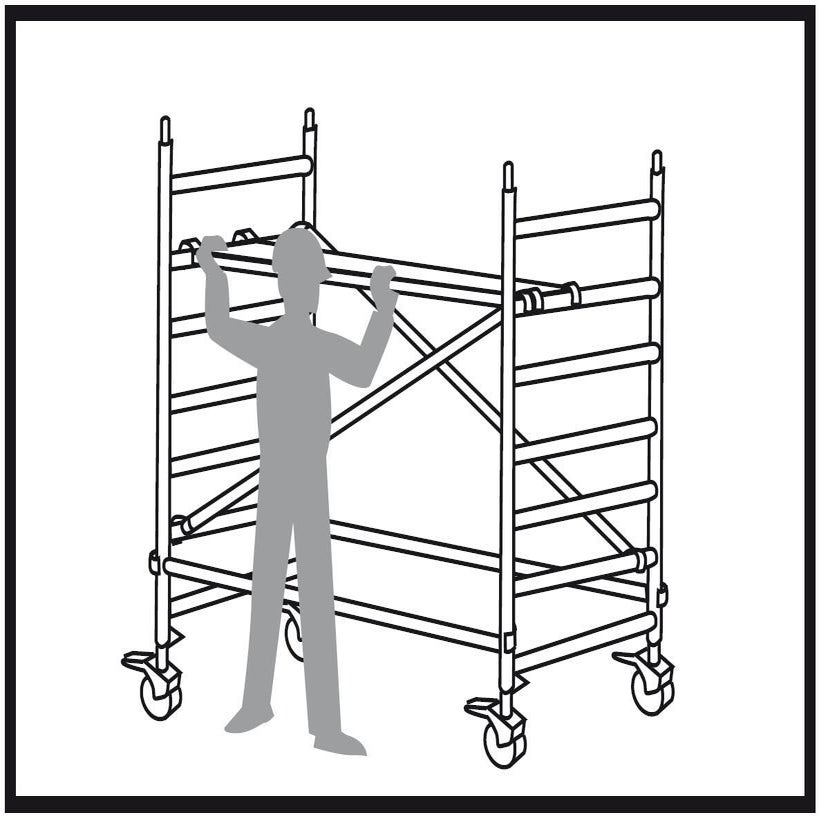

Monta una ó dos plataformas (en función de si el andamio de aluminio, es ancho sencillo ó ancho doble) sobre los peldaños superiores de los laterales, si no vas a montar más tramos continúa montando los laterales de barandilla y asegúrate de insertar todos los clips metálicos de fijación.

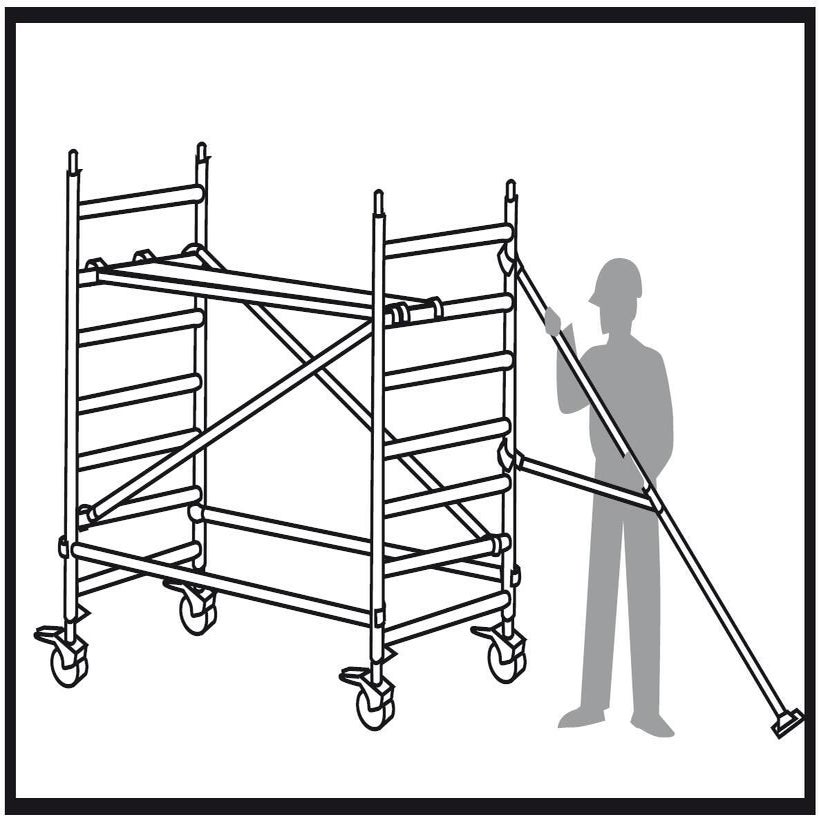

Monta las barras estabilizadoras, estas deben sujetarse en cada esquina de la torre, en el mismo tubo en el que has introducido las patas, a través de las mordazas que poseen. La mordaza superior debajo de un nudo del lateral, para impedir su deslizamiento. Asegúrate de que las zapatas de los estabilizadores están totalmente en contacto con el suelo.Monta los estabilizadores en todas las torres de andamio, con módulos superiores a 2,20m de altura de plataforma en ancho sencillo y a 3,5m en ancho doble. En el caso de que la torre esté cerca de una pared, los estabilizadores que estén más cerca de la misma, pueden colocarse paralelos a la pared, ya sea un muro recto o un rincón, siempre y cuando la pared sea resistente, tenga una altura de al menos 2/3 de la altura de la torre y se encuentre a menos de 30cm de la torre.

Sube a la plataforma por el propio lateral (escalera vertical), siempre por el interior del andamio añade líneas de vida y utiliza el arnés de seguridad con doble cabo de anclaje y absorbedor de energía. Debes anclar el conector a los peldaños del lateral, lo más arriba posible. Para ello la plataforma superior la podemos dejar unos peldaños por debajo de su altura final.

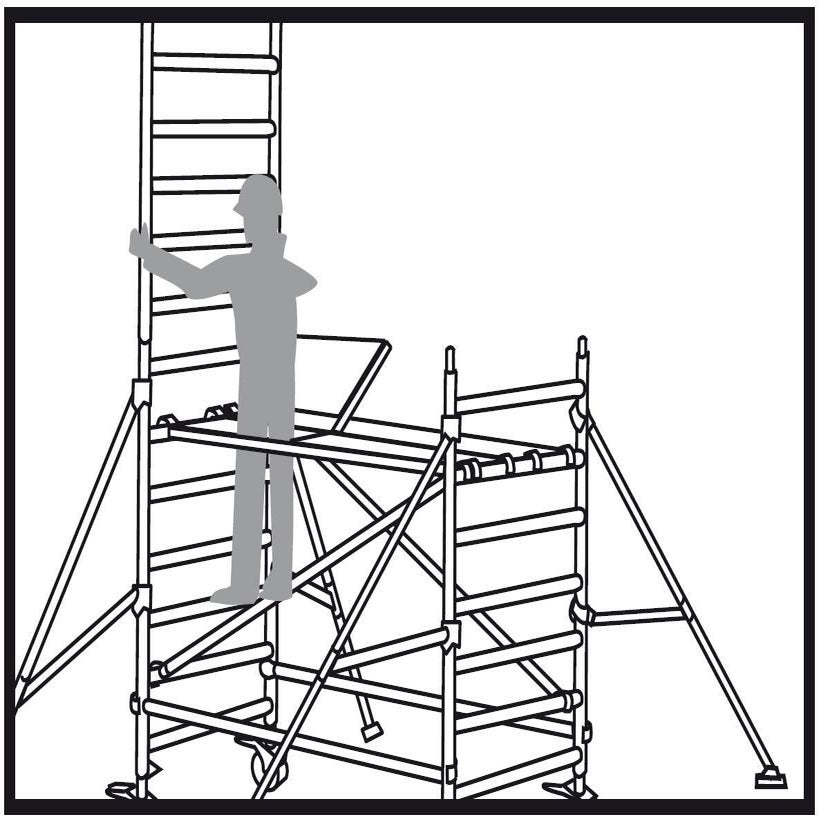

Inserta los dos laterales superiores introduciéndolos en las espigas de los laterales inferiores. Introduce también los clips metálicos de fijación en el agujero inferior (para unir los dos laterales).

A continuación monta las barras horizontales y diagonales correspondientes:

• ANCHO SENCILLO: 2 barras diagonales (una a cada lado del lateral) y 4 horizontales (a partir de 2m). Normalmente las barras diagonales deberás colocarlas en el 2° y 5° peldaño y las barras horizontales a la altura del 2° y 4° peldaño (a modo de barandilla).
• ANCHO DOBLE: 4 barras diagonales (una cruz a cada lado del lateral) y 4 horizontales (a partir de 2 metros). Por norma general, la colocación de las barras diagonales será en el 2º y 5º peldaño y las barras horizontales a la altura del 2º y 4º peldaño (a modo de barandilla).También puedes colocar 2 marcos de barandilla (uno por cada lateral) que sustituyan a estas 4 barras horizontales y realicen la misma función de protección (tanto torres de ancho doble como sencillo). Con una plataforma: 4 barras diagonales (una cruz a cada lado dellateral), 2 horizontales normales y 2 horizontales con grapa (a partir de 2m). Generalmente la colocación de las barras diagonales será en el 2º y 5º peldaño, 2 horizontales normales en el 2º y 4º peldaño (por el lado exterior) y las horizontales con grapa en el 2º y 4º peldaño (por el lado interior de la torre).

  Colocación de barandillas sobre “T” de unión del segundo peldaño. En caso de ser nivel de trabajo monta los rodapiés perimetrales.

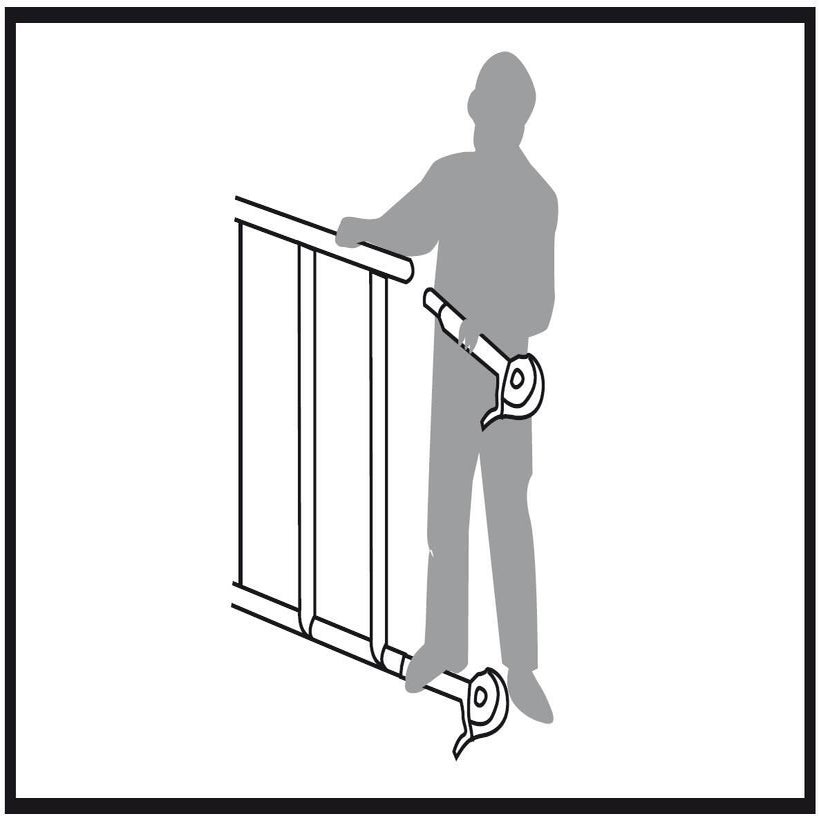

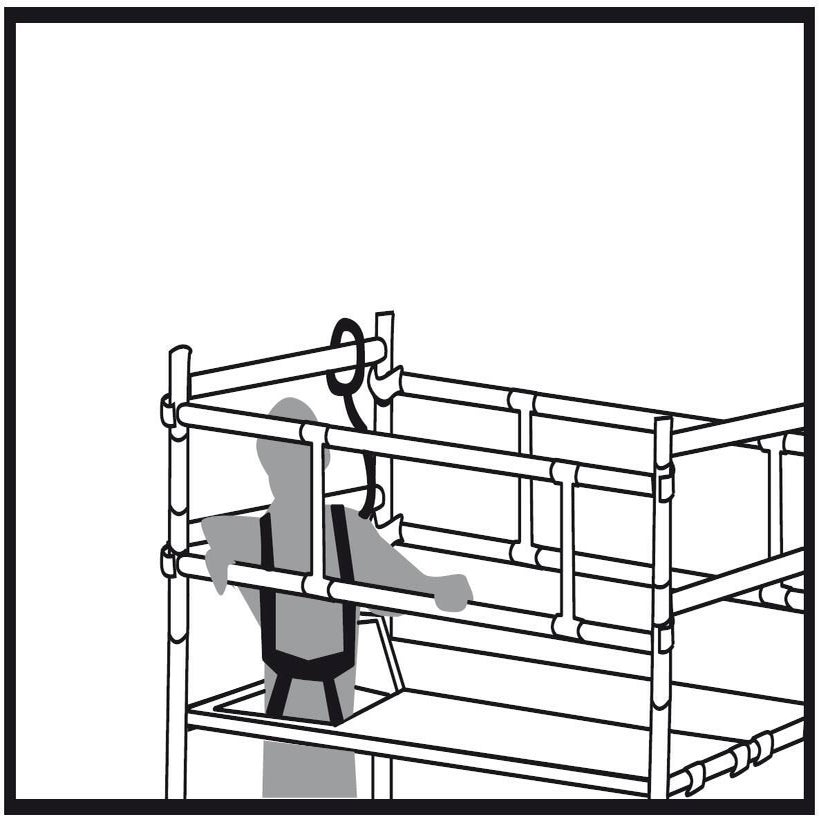

Una vez tengas colocado en el último nivel, utiliza siempre el arnés de seguridad, monta los laterales de barandilla, dos marcos de barandilla a ambos lados de la torre (el gancho superior por encima del tetón que existe en el lateral de barandilla para evitar su deslizamiento), así quedará completamente cerrando el nivel de trabajo. Recuerda que la colocación correcta de los marcos es con los ganchos hacia afuera. Nunca montes plataformas apoyadas sobre los laterales de barandilla del andamio.

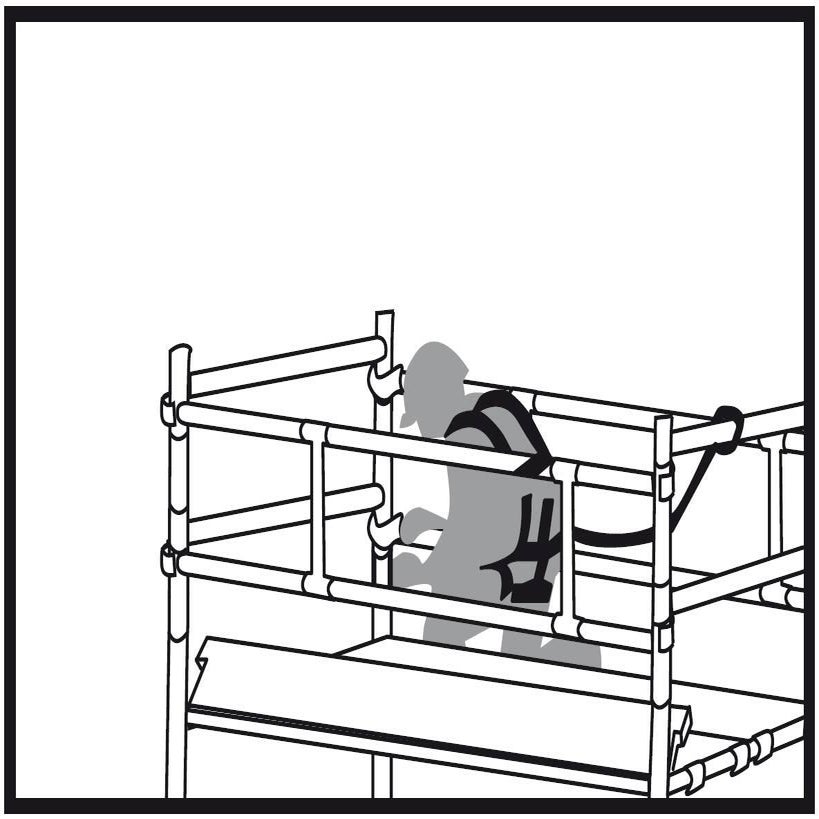

Instala los rodapiés en todos los niveles de trabajo y asegúra que está accionado el pasador de bloqueo “antiviento” de todas las plataformas. Antes de utilizar el andamio comprueba que las ruedas están bloqueadas y los estabilizadores correctamente montados. Por tu seguridad, realiza esta comprobación siempre antes de usar la torre.
