Tabiques, Cómo montar tabiques acústicos: Manual de aislamiento para Profesionales

Para montar tabiques acústicos de forma profesional debes fijar canales con banda estanca, modular montantes cada 400 mm o 600 mm, rellenar la cámara con lana mineral de alta densidad y atornillar placas de yeso acústicas contrapeando las juntas de ambas caras.

Descubre como el mejor aislamiento acústico en paredes y techos para tabiques de yeso laminado se logra combinando sistemas de placa de yeso laminado con alma de lana de roca de alta densidad (kg/m3) y membranas o láminas viscoelásticas de 4 mm, alcanzando atenuaciones desde los 54 dBA hasta los 67 dBA en los sistemas.

Antes de arrancar el trabajo en tuproyecto u Obra, es obligatorio verificar que cuentas con la perfilería metálica y los componentes específicos para frenar las vibraciones mecánicas. Los sistemas tradicionales no sirven cuando se busca un alto rendimiento de atenuación en decibelios (dB).

Los canales horizontales guían la estructura en suelo y techo, mientras que los montantes verticales se introducen en ellos para soportar la carga portante. En proyectos con altas exigencias acústicas, se suelen emplear estructuras de doble perfilería independiente (separadas por unos milímetros) para eliminar por completo el puente acústico entre las estancias adyacentes.

Un tabique de placa de yeso laminado (comúnmente conocido por la marca comercial Pladur) es un sistema constructivo en seco compuesto por una estructura interna de perfiles de acero galvanizado a la que se atornillan placas de yeso a ambos lados.Para los profesionales del sector de las reformas y la construcción en España, este método ha sustituido de forma masiva a la tabiquería tradicional de ladrillo debido a sus extraordinarias propiedades técnicas.

Al analizar su rendimiento frente a las demandas de los usuarios actuales, las ventajas clave de elegir este sistema técnico son las siguientes:

• Montaje en seco y rapidez: Elimina los tiempos de secado de los morteros tradicionales, acelerando los plazos de ejecución de la obra de forma drástica.
• Acabado superficial profesional: Proporciona paredes completamente lisas y listas para pintar o decorar sin necesidad de gruesas capas de enlucido.
• Aislamiento termoacústico superior: Su cavidad interna permite alojar materiales absorbentes que multiplican el control del ruido y la temperatura en comparación con un tabique tradicional, mejorando notablemente el aislamiento para tabiques.
• Flexibilidad y adaptabilidad: Permite redistribuir estancias de forma sencilla, alojar instalaciones eléctricas o de fontanería fácilmente y adaptarse a cualquier diseño arquitectónico.

El primer paso consiste en marcar con tiralíneas la posición exacta de la nueva partición sobre el soporte. La acústica exige que el tabique nazca completamente desvinculado de la estructura rígida del edificio, generando una estructura flotante que es un sistema constructivo diseñado para desacoplar físicamente una superficie (suelo, pared o techo) de la estructura principal del edificio mediante una capa de material elástico o amortiguador. Esto evita que el ruido y las vibraciones viajen libremente por el inmueble

• Proyecta las líneas en suelo, paredes y techo utilizando tu nivel de líneas láser. Antes de presentar cualquier perfil metálico, limpia la zona para que los materiales de sellado consigan una adherencia óptima sobre el forjado.
• Calcula el espesor final del tabique considerando el ancho de la canalización de acero y el número de placas de yeso estandard y/o acústicas que fijarás por cada cara (la doble placa es el estándar para un aislamiento profesional).

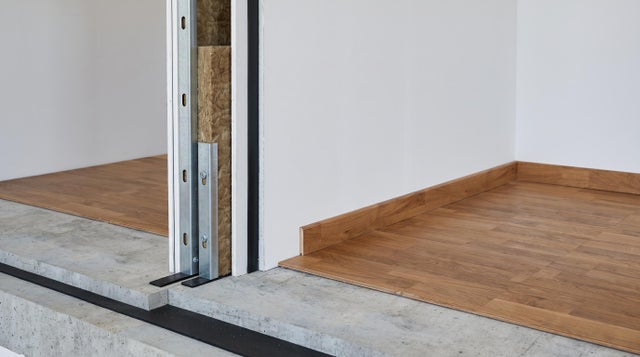

La colocación de los canales inferiores y superiores marca la guía perimetral del sistema. Aquí se comete el error más común en acústica: ⚠️ fijar el metal directamente al hormigón ⚠️.

• Antes de atornillar los canales, añade obligatoriamente una banda estanca de aislamiento en la parte posterior del perfil. Esta banda elastómera o de espuma de polietileno, actúa como un amortiguador que absorbe las vibraciones estructurales e impide que el ruido de impacto viaje a través del suelo y el techo.
• Fija los perfiles metálicos mediante tacos de golpe manteniendo una distancia máxima de 600 mm entre ellos. Sella las pequeñas irregularidades del suelo aplicando un cordón de masilla acústica elástica en los bordes.

Los montantes verticales reciben la presión y el peso de los revestimientos de yeso laminado. Su colocación debe calcularse para optimizar la rigidez del conjunto sin crear conexiones rígidas excesivas.

• Corta los perfiles de acero dejando siempre una holgura de 10 mm en la parte superior. Este corte telescópico evita que las flexiones naturales del forjado superior aplasten el tabique, lo que generaría tensiones mecánicas y puentes sonoros directos.
• Introduce los montantes verticales en los canales horizontales sin atornillarlos rígidamente (deben mantener cierta flexibilidad de movimientos). Orienta las caras abiertas de la perfilería en el mismo sentido y modula a 400 mm o 600 mm según la altura del Proyecto.

Con la estructura metálica aplomada, se inicia el cierre del tabique por uno de sus lados para empezar a conformar la cámara de aire.

• Coloca la primera placa de yeso de manera vertical. Es crítico dejar un espacio de 10 mm respecto al suelo utilizando calzos temporales. Esto evita la transmisión por capilaridad de humedades y aísla la placa del contacto mecánico directo con el suelo.
• Fija el panel con tornillos específicos para metal espaciados cada 250 mm. En sistemas acústicos pluricapa, la primera capa se puede atornillar cada 500 mm si la capa exterior se fija con el paso estándar, asegurando la traba del conjunto.

El interior del tabique funciona como un resonador (sistema masa-resorte-masa). El espacio libre nunca debe quedar vacío, ya que generaría el temido "efecto tambor", amplificando ciertas frecuencias de ruido.

• Introduce los tubos de electricidad y fontanería a través de las perforaciones troqueladas de los montantes. Envuelve las cajas de mecanismos eléctricos con almohadillas acústicas para evitar que se conviertan en puntos débiles de la instalación.

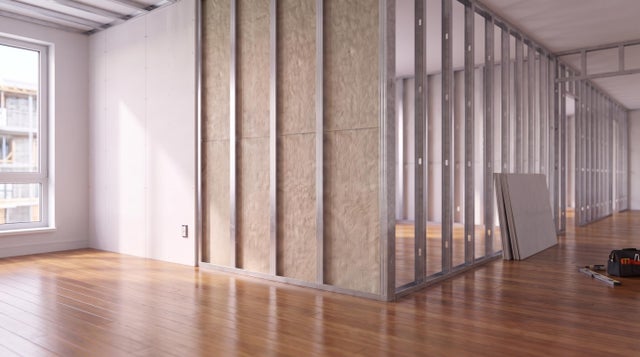

• A continuación, rellena con los paneles de lana de roca o fibra de vidrio el interior de la estructura. Debes asegurar que el aislamiento para tabiques cubra el 100% de la superficie, sin dejar espacios vacíos ni comprimir excesivamente el material.

El sellado del lado opuesto del tabique sigue las mismas reglas estrictas que hemos visto, para evitar que los puntos de unión de los paneles coincidan en el mismo eje. Cuando fijes las placas en la segunda cara, contrapea las juntas verticales de modo que no coincidan con el montante que soporta la unión del lado inverso. Si instalas doble capa por cara (configuración recomendada para alcanzar aislamientos superiores a los 50 dB), desfasa las juntas de la segunda placa respecto a la primera capa.Este sistema de trabado, incrementa drásticamente la resistencia mecánica y la estanqueidad al paso de las ondas de presión sonora

El encintado y rejuntado no es un mero proceso estético; en aislamiento acústico, si pasa el aire, pasa el ruido. Un tratamiento deficiente de las uniones puede arruinar el rendimiento de un panel de alta densidad.

• Aplica el producto en los bordes longitudinales, coloca la cinta y presiona firmemente con la espátula para eliminar burbujas de aire. Presta especial atención al sellado de las cabezas de los tornillos. Una vez secas las capas, lija suavemente para preparar el tabique para la fase de pintura.

  A continuación, puedes consultar los tipos de pasta recomendados según el uso y las necesidades de la obra:

No todas las soluciones secas ofrecen el mismo rendimiento ante las ondas sonoras. Dependiendo de los requerimientos de tu proyecto o reforma y del uso de la estancia, deberás seleccionar soluciones específicas.

• Placas acústicas de alta densidad: Cuentan con una masa superior y aditivos que modifican su elasticidad, reduciendo la transmisión de ruido aéreo entre habitaciones.
• Placas hidrófugas acústicas: Combinan las propiedades de resistencia a la humedad con un núcleo denso, idóneas para tabiques divisorios de baños y cocinas.
• Placas de alta dureza con aislamiento: Incorporan fibras de vidrio para resistir impactos mecánicos severos, ideales para pasillos, colegios o locales comerciales.

La configuración y el grosor de la tabiquería seca varían notablemente según las exigencias de privacidad del espacio. Clasificamos los sistemas en dos grandes grupos de aplicación en proyectos residenciales o corporativos:

Se utilizan para distribuir los espacios interiores de una misma casa u oficina (por ejemplo, separar el salón de un pasillo o un dormitorio de un vestidor). Suelen conformarse mediante una estructura simple de canales y montantes sobre la que se fija una sola placa de yeso por cada cara. Aunque ofrecen una separación física excelente y un acabado impecable, su configuración estructural nativa requiere de material absorbente interno para garantizar un confort acústico básico entre las habitaciones de la vivienda

Están diseñados específicamente para separar dos viviendas independientes, propiedades contiguas o una vivienda de las zonas comunes del edificio (como el rellano o la caja del ascensor). Al requerir el cumplimiento estricto del Código Técnico de la Edificación (CTE) en España, estos tabiques se configuran mediante estructuras dobles o sistemas reforzados de múltiples placas con láminas acústicas intermedias. Su objetivo principal es atenuar la transmisión de ruidos aéreos directos e indirectos entre distintos propietarios.

A continuación, te detallamos algunas soluciones y configuraciones técnicas clasificadas por niveles de exigencia de protección frente al ruido, ideales para prescribir en tus próximos proyectos y reformas de aislamiento acústico.

Estas soluciones están diseñadas para garantizar la privacidad doméstica y entornos de trabajo concentrados, evitando que las conversaciones cotidianas o el sonido de la televisión lleguen a espacios contiguos.

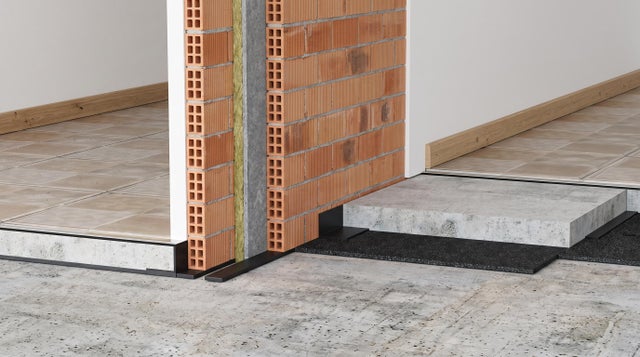

Consiste en una divisoria de fábrica de ladrillo cerámico de hueco doble de 8 cm de espesor. A esta base se le fija mecánicamente un panel multicapa de aislamiento acústico de 28 mm de espesor, compuesto por dos caras de fieltro textil y un alma central de lámina bituminosa. El sistema se cierra con otra fila de ladrillo hueco doble y se termina con enlucido de yeso por ambas caras exteriores.

• Aislamiento al ruido aéreo total aproximado: RA > 53 dBA

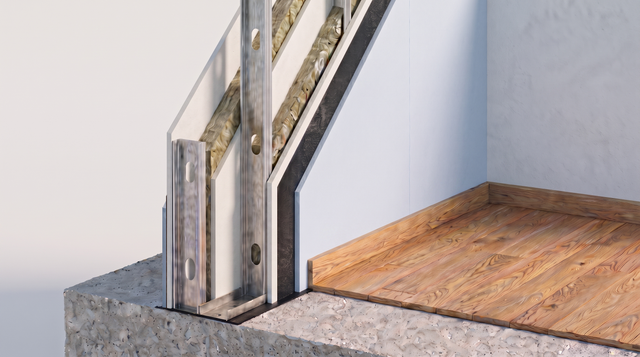

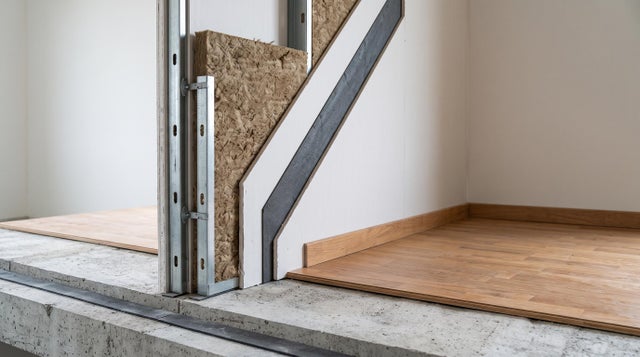

Sistema de alta gama totalmente exento de puentes acústicos. Se constituye mediante una doble estructura de canales y montantes de 48 mm de ancho, completamente separada en su zona central por una placa de seguridad intermedia. Cada estructura interior aloja un panel de lana de roca de 40 mm de espesor y una densidad de 70 kg/m3. Ambas caras exteriores se revisten con un sándwich acústico de alto rendimiento formado por dos placas de yeso laminado de 12,5 mm que encierran una lámina viscoelástica autoadhesiva de 4 mm de espesor. Todo el perímetro se sella con banda desolarizante.

• Aislamiento al ruido aéreo total aproximado: RA > 58 dBA

Pensados para locales comerciales, oficinas de diseño diáfano, restaurantes y centros educativos que generan niveles medianos de presión sonora y requieren aislarse de zonas residenciales contiguas.

Se ejecuta levantando un tabique central de ladrillo macizo perforado, el cual se enluce previamente por ambas caras con un espesor de 8 mm de yeso para sellar el poro del material. A continuación, se realiza un trasdosado autoportante por ambas caras del muro mediante una perfilería de acero (canal de 48 mm y montantes de 46 mm). El espacio interno se aisla con paneles de lana de roca de 40 mm de espesor y 70 kg/m3 de densidad. El sistema se cierra mecánicamente empleando una placa de yeso laminado de 15 mm de espesor a cada lado, optimizada con lámina viscoelástica autoadhesiva.

• Aislamiento al ruido aéreo total aproximado: RA > 53 dBA

Idónea para aulas de música, escuelas y locales comerciales sin obras húmedas. Estructurada mediante una doble perfilería de acero independiente a base de canales perimetrales de 48 mm y montantes de 46 mm. Incorpora fijaciones mediante tacos de sujeción elástica en perímetros para romper la transmisión de vibraciones estructurales. Interiormente se añaden paneles de lana de roca de 40 mm y 70 kg/m3. Las caras exteriores reciben un sándwich acústico asimétrico de gran masa: una primera placa de yeso de 12,5 mm, una lámina viscoelástica intermedia de 4 mm de espesor y una placa exterior final de yeso laminado de 15 mm de espesor.

• Aislamiento al ruido aéreo total aproximado: RA > 54 dBA

Sistemas constructivos con un aislamiento extremo, ensayados rigurosamente para dar respuesta a normativas municipales severas sobre salas de proyección de cine, teatros, salas de conciertos y locales con equipos de reproducción musical.

Constituida por una doble armadura de perfiles de acero de gran sección: canales y montantes de 70 mm equipados con piezas de sujeción elástica amortiguada. En el interior de cada una de las líneas de perfilería de 70 mm se coloca un doble panel de lana de roca (2 x 40 mm) con una densidad de 80 kg/m3. Las caras exteriores del tabique se cierran mediante una membrana acústica triple de masa amortiguada: un sándwich de dos placas de yeso laminado de 13 mm de espesor que albergan en su interior una membrana bituminosa de alta densidad de 4 mm de espesor.

• Aislamiento al ruido aéreo total aproximado: RA > 65 dBA

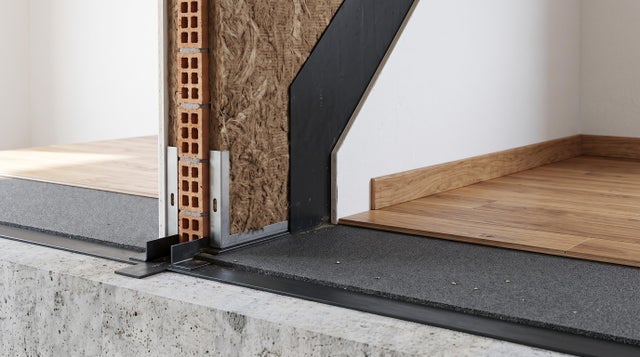

La solución definitiva para estudios de grabación profesional y salas con graves potentes. Se compone de un núcleo central de ladrillo hueco doble levantado sobre bandas desolarizantes y enlucido por ambas caras con 15 mm de yeso. A ambos lados se aplica un trasdosado técnico que incluye, una primera lámina multicapa (polietileno + membrana bituminosa de 4 mm), seguida de un panel multicapa de lana de roca de 40 mm 70 kg/m3) adherido a una nueva membrana bituminosa de 4 mm. Sobre esto se monta la perfilería de acero (canales de 48 mm y montantes de 46 mm) anclada al suelo y techo mediante amortiguadores elásticos. El cierre exterior se realiza con un sándwich compuesto por doble placa de yeso laminado (13 / 15 mm) con otra membrana bituminosa interior de 4 mm.

• Aislamiento al ruido aéreo total aproximado: RA > 67 dBA

Incluso eligiendo el mejor aislamiento acústico para tabiques, un pequeño error en la ejecución material de la reforma puede reducir la eficacia del sistema en más de un 50% debido a las transmisiones indirectas del ruido (flancos). Asegúrate de que tu proyecto cumpla estas tres directrices críticas en obra:

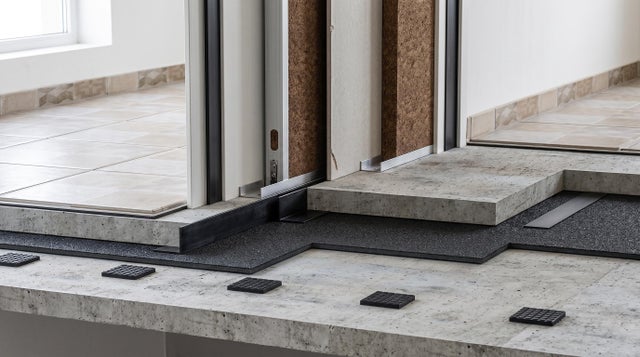

1. Desacoplamiento perimetral obligatorio: Nunca permitas que los canales metálicos del tabique toquen directamente el hormigón del suelo, el techo o las paredes laterales. Es indispensable colocar siempre una banda desolarizante o bituminosa elástica debajo de cada perfil antes de fijarlo.
2. Sellado estanco de juntas y holguras: El sonido se comporta igual que el agua; si encuentra una fisura, se filtrará por ella. Es vital sellar todo el perímetro del tabique y los encuentros de las placas con masillas elásticas e idóneas que absorban las micro-vibraciones sin agrietarse.
3. Alternancia de las juntas de las placas: Al instalar sistemas multicapa de cartón yeso, las juntas verticales y horizontales de la primera capa jamás deben coincidir con las de la segunda capa. Al contrapear las placas, se interrumpe el camino directo de las ondas de presión acústica a través de los puntos débiles de fijación.

El montaje de un sistema de aislamiento acústico exige una precisión milimétrica. Cualquier holgura o paso de aire se convertirá en un coladero para el ruido, arruinando la calidad de todo el Proyecto, por ello los profesionales trabajan on las siguientes herramientas:

• Nivel láser de líneas: Esencial para garantizar el aplomado perfecto de la estructura y el replanteo en superficies paralelas.
• Pistola aplicadora de masilla: Necesaria para sellar el perímetro de los canales y evitar fugas de aire.
• Atornillador con regulador de profundidad: Evita perforar en exceso el cartón exterior de las placas de yeso laminado.
• Cuchillo para aislamiento: Permite realizar cortes limpios en los paneles de lana mineral, asegurando que cubran toda la cámara sin dejar huecos.

El montaje de tabiques acústicos con sistemas de yeso laminado representa una de las soluciones más rentables y valoradas en la Construcción contemporánea. Ejecutar el proceso prestando atención al uso de la banda estanca, el contrapeado de las juntas y el rellenado completo de la cámara con el aislamiento termoacústico adecuado marca la diferencia entre un trabajo ordinario y un aislamiento profesional.¿Estás planificando una próxima reforma residencial o comercial donde el confort sonoro sea prioritario? Asegúrate de equipar tu equipo con materiales certificados que agilicen tus plazos de entrega. Explora la gama completa de componentes en nuestra sección de materiales de construcción y optimiza tus presupuestos adquiriendo soluciones duraderas directamente en nuestro Almacén
