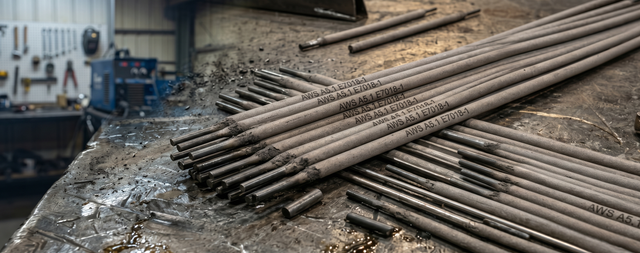

Tipos de electrodos para soldadura: características y usos

En el sector de la unión de metales, el electrodo actúa como el conductor que transporta la corriente eléctrica para cebar y mantener el arco voltaico. Su función principal varía según el proceso utilizado:

• En soldadura MMA (arco manual) y MIG-MAG: Sirve como material de aporte consumible, fundiéndose progresivamente para rellenar la junta y unir las piezas metálicas.

• En soldadura TIG: Se emplea un electrodo no consumible de tungsteno. En este caso, su única función es generar el arco eléctrico; el material de aporte, si se requiere, se introduce externamente de forma manual.

Los electrodos utilizados para la soldadura por arco manual (MMA) se identifican mediante un estándar internacional unificado: la nomenclatura AWS (American Welding Society). El código más común sigue el patrón E XXYZ, un sistema alfanumérico que detalla las propiedades mecánicas precisas del consumible:

• E: Identifica que se trata de un electrodo diseñado para soldadura por arco eléctrico.

• XX (Primeros dos dígitos): Indican la resistencia mínima a la tracción del metal depositado. Por ejemplo, en un electrodo E6013, el "60" significa que soporta una tensión de hasta 60.000 psi (libras por pulgada cuadrada).

• Y (Tercer dígito): Especifica la posición de soldeo admitida de forma segura:

  1: Apto para todas las posiciones (plana, horizontal, vertical y sobre cabeza).

  2: Restringido exclusivamente a posiciones planas y filetes horizontales.

  3: Diseñado únicamente para soldadura en posición plana.

• Z (Cuarto dígito): Determina las características químicas del revestimiento, el tipo de escoria que genera y los requerimientos de la fuente de energía (corriente alterna, corriente continua y su polaridad).

La composición del recubrimiento que envuelve al núcleo metálico altera radicalmente el comportamiento del arco y las propiedades metalúrgicas de la soldadura. Las familias más importantes son:

• Electrodos de Rutilo (R): Enriquecidos con óxido de titanio. Ofrecen un cebado sumamente sencillo, un arco elástico muy estable y un acabado estético limpio con escoria de fácil remoción. Son el estándar ideal para perfiles ligeros, chapas finas y trabajos generales donde no existan solicitudes mecánicas críticas.

• Electrodos Básicos(B): Formulados a base de carbonato cálcico. Destacan por aportar un depósito de metal con un contenido de hidrógeno extremadamente bajo, lo que minimiza por completo el riesgo de fisuración en frío. Son indispensables en soldaduras de alta responsabilidad, estructuras pesadas y uniones sometidas a severas cargas mecánicas. Exigen un arco muy corto durante el soldeo.

• Electrodos Celulósicos (C): Compuestos por materia orgánica texturizada. Generan una gran cantidad de gas protector que dota al arco de una fuerza de soplado muy alta, logrando una penetración profunda inigualable. Son muy utilizados en la soldadura vertical descendente de tuberías de alta presión y gasoductos.

• Electrodos Inoxidables: Diseñados específicamente para mantener intactas las propiedades anticorrosivas del metal base (aleaciones de cromo y níquel). Evitan la contaminación por carbono y aseguran una unión mecánicamente idéntica al acero inoxidable trabajado.

Para optimizar costes y garantizar el éxito operativo en tu taller o instalación, la selección del electrodo adecuado debe regirse por un análisis de cinco variables críticas:

El electrodo debe emparejarse metalúrgicamente con el material a unir.

El acero al carbono admite rutilo o básico según el esfuerzo, mientras que los aceros aleados demandan electrodos de bajo hidrógeno (básicos) y el acero inoxidable requiere de forma estricta consumibles inoxidables para no arruinar su resistencia a la oxidación.

En metales galvanizados, referencias de alta penetración como el E6011 o E6013 rompen la capa de zinc proporcionando un cordón sólido.

El grosor del material base dicta el diámetro del electrodo y, por consecuencia, el amperaje nominal requerido en el inversor o máquina de soldar. Superar o no alcanzar estos rangos de intensidad provocará defectos como falta de fusión o perforaciones:

Para usuarios noveles o aplicaciones de mantenimiento rápido en cerrajería, la flexibilidad y facilidad de reencendido del rutilo minimizan la tasa de error.

Los electrodos básicos y celulósicos exigen un control de pulso preciso, longitudes de arco exactas y un manejo avanzado de la técnica de guiado para evitar el pegado del consumible o la inclusión de escoria en la raíz del cordón.
